회로이론의 기본 중에 기본! 회로소자 중 전기저항의 직병렬

안녕하세요 임규명입니다.

오늘은 회로이론의 기본 중에 기본! 회로소자를 배워보겠습니다^^

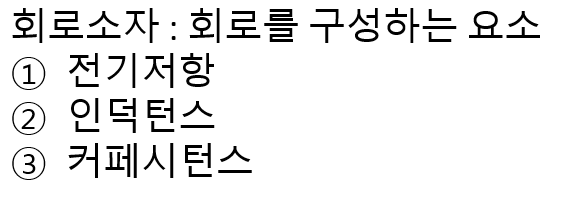

회로소자는 회로를 구성하는 요소를 이야기합니다.

회로를 구성하는 요소는 여러가지가 있겠지만 우리는 딱! 3가지만 확실히 알면

자격증 취득하는데는 문제 없습니다!



딱! 이 세가지 전기저항(R) 인적턴스(L) 커페시턴스(C)만 알면

회로이론은 끝이라고 봐도 과언이 아닐정도로 중요한 소자들입니다^^

오늘은 전기저항 부터 알아보겠습니다^^

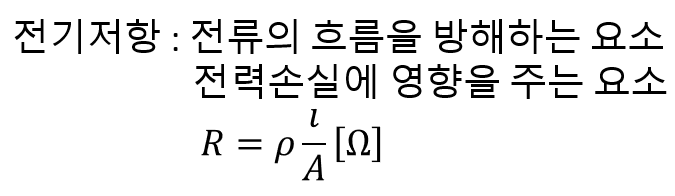

전기저항은 이렇게 나타냅니다.

전기저항,인덕턴스,커페시턴스는 모두 전류의 흐름을 제어하는 역활을 합니다.

하지만 전기저항은 전류의 흐름을 제어하면서 전력이 손실이되고

인덕턴스와 커페시턴스는 전력을 저장,방출 하면서 제어한다는 차이점이 있습니다.

좀 어렵나요? 이 내용은 다음에 더 자세하게 다루도록 하겠습니다.

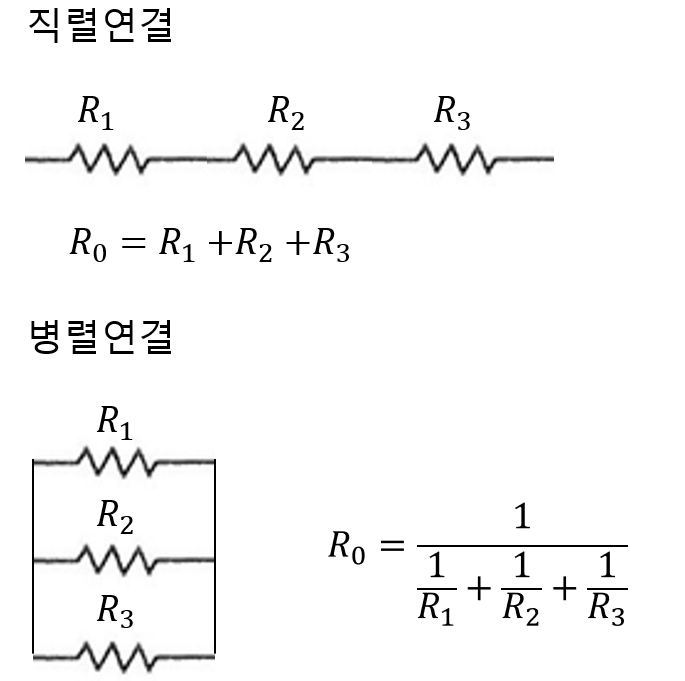

전기저항은 직렬과 병렬로 연결되면서 회로를 구성합니다.

그리고 직렬과 병렬로 연결 할 때의 전체저항

즉 합성저항의 값은 아래 그림과 같이 구합니다.



회로이론 중에 정말 기본이되고 쉬운 이론이지만

정말 중요한 내용이니 꼭! 이해하고 넘어가야 합니다!

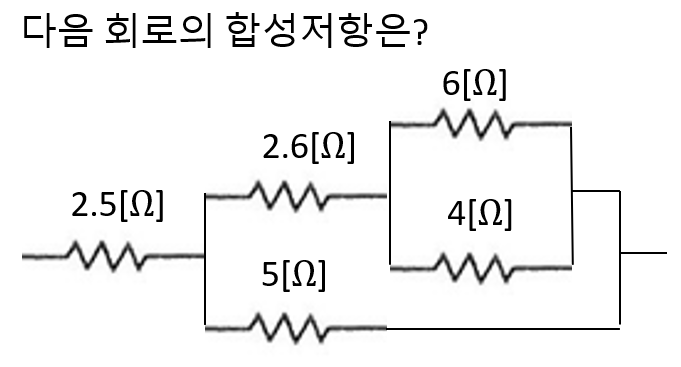

직병렬의 합성저항 구하는 방법을 알았으니 문제 한 번 풀어볼까요?

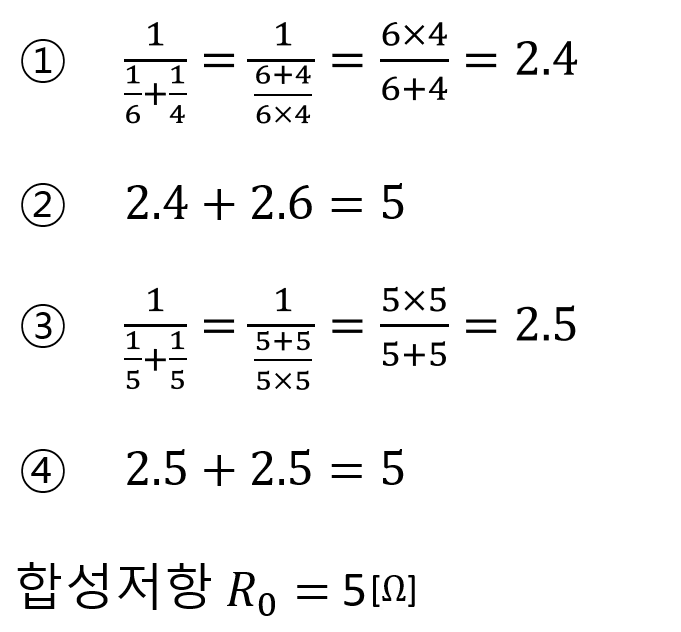

정답은 아래 있으니 확인해 보세요

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

어때요? 할 만 하시죠?

전기 전체이론 중에서도 정말 중요한 내용이니 꼭 이해하시길 바랍니다.

그럼 오늘은 여기까지 하고요

다음에는 두번째 회로소자 인덕턴스에 관해 포스팅하겠습니다^^
